再谈 threadX 移植

(已编辑)

/ ,

232

AI·GEN

关键洞察

这篇文章上次修改于，可能部分内容已经不适用，如有疑问可询问作者。

ThreadX 再介绍

一些此前的内容可见最全认证 RTOS——azure_threadX 移植教程 - 土星环的基地。

由于 threadX 捐赠给 eclipse 基金会，现在已经不叫 azure_threadX 改为 eclipse_threadX 。

最近我的新的 CMAKE 工程结构逐渐趋于稳定和完善，也是时候介绍一下相对现代的移植方式了。过去使用的 IDE(点名批评KEIL) 过于落后，通常只能手动指定所有的源码文件和 includPath，而 CMAKE 则可以提供更加自由更加自动化的方式。

在以前的博文里提到过，“大多数好的 c 语言库都会提供搜集了所有源码文件的 CMakeLists.txt”，而优秀的库会提供包括编译条件和按照编译条件选择源码文件的 CMakeLists.txt。所以在一个 CMAKE 项目中引入 threadX 软件包将非常方便。

前提条件

首先读者应该有基本的 CMAKE 认知以及简单的实践经验，移植前先构建一个能基础闪灯的工程并且烧录成功，保证闪灯的频率大致与预想相同。

对于 CMAKE 子目录和 project 的概念有基本的理解
完成过一个 CMAKE 项目的搭建和编译

没有这方面知识的可以先学习CMAKE 扫盲 - 土星环的基地。

大致思路

threadX 软件包已经提供了几乎最全面的支持。我们只要将整个代码库弄进工程，少量给出几个参数，随后以其为子目录，再自行添加链接库，就算是完成移植了。

将代码库弄进工程

对于初学者或者不想要使用 git 管理代码的工程师，只要将这个代码库完全地下载和复制到项目中即可。

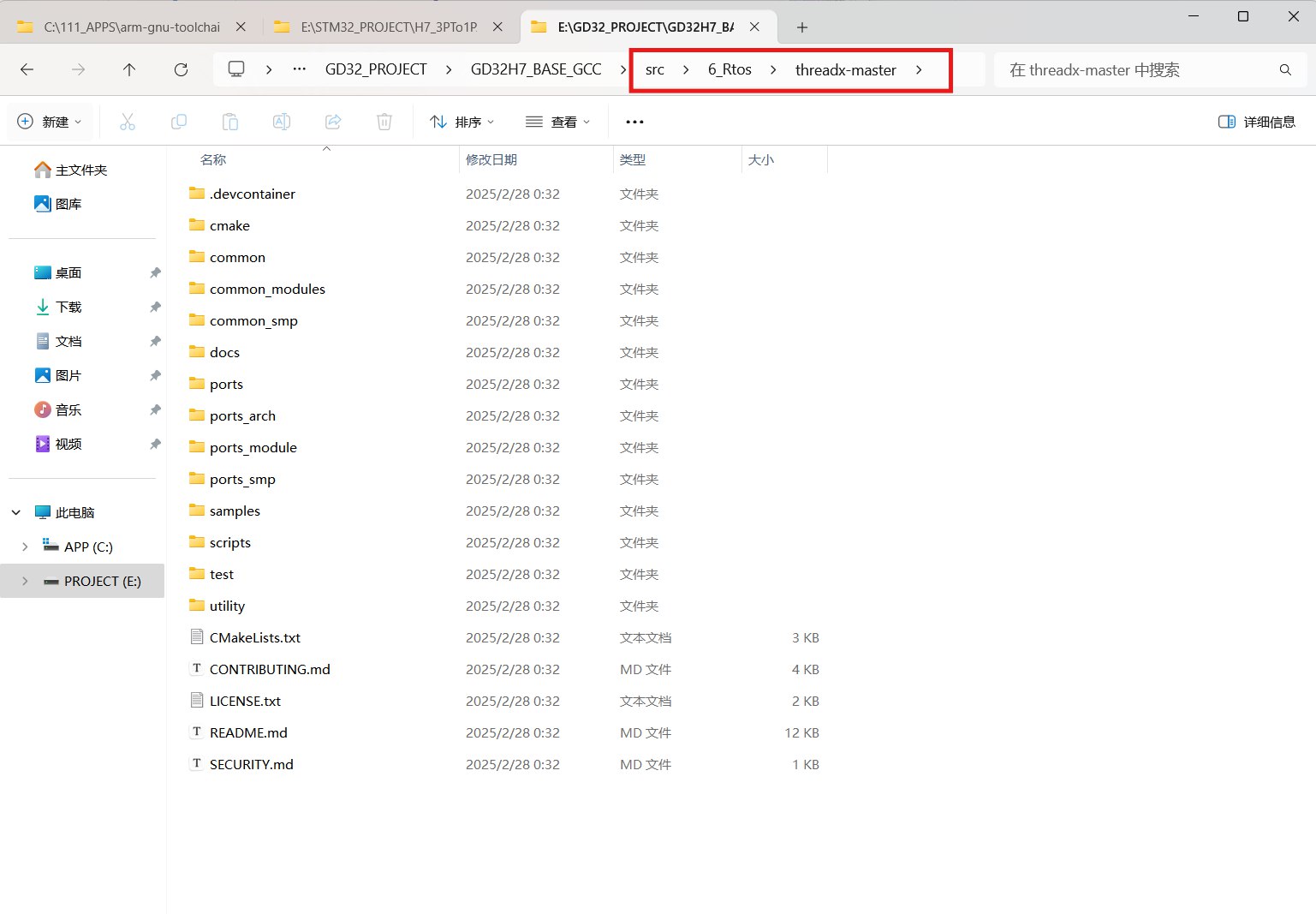

例如我的这个项目，使用 6_Rtos 文件夹存放 RTOS 相关的源码，threadx-master 文件夹就是直接下载源码包并且解压得到的。当然如果读者熟悉 git 子模块或者 CMAKE 在线导入的方法，也是极好的，我这里只做尽可能简单的最小系统搭建。

在顶层的 CMakeLists.txt 中使用这样的语句，即可引入 threadX。我这里的顶层 CMakeLists.txt 在上一层的 src 文件夹下，反正依据 CMAKE 项目结构，需要比解压的源码包更上层。

其中 THREADX_ARCH 指定了内核型号，THREADX_TOOLCHAIN 指定了编译器型号，这两个参数将由 threadx-master 中的 CMAKE 脚本自动选定 port 文件，详细可以自行研究 threadX 库的根 CMakeLists.txt 。

CodeBlock Loading...

添加链接库

Note

再次提醒，读者必须完成过一个 CMAKE 项目的搭建和编译，否则以下的 CMAKE 基础脚本写法也不会懂的

由于我们在顶层 CMakeLists.txt 引入的子目录，所以需要在顶层项目中添加链接库。使用类似如下的语句

CodeBlock Loading...

如果希望使用经典的 tx_user.h 配置文件。那么还需要在引入子目录前使用类似如下的语句。预先设置一个 TX_USER_FILE 参数用于导向我们自己创建的 tx_user.h 配置文件，而库内的 cmake 脚本会依据 TX_USER_FILE 参数是否被设置进行不同的操作，可以自行了解。

CodeBlock Loading...

一个相对完整的顶层 CMakeLists.txt 如下

CodeBlock Loading...

一些芯片级的支持

中断部分

首先 threadX 会接管 SysTick_Handler 和 PendSV_Handler 两个中断，所以需要将原工程中的这两个中断函数的定义给注释掉。

其次这些中断的实现，threadx 不会直接地在库中引入，而是需要自己实现。

推荐是创建一个 tx_initialize_low_level.S 文件在自己工程的其他文件夹，然后在 threadX 软件包中找一个合适的同名文件(不同架构都有示例)，将这个文件复制出来到自己创建的里面。不要直接引入他的示例，会破坏源码包的独立性。

然后依据编译报错修改自己的文件，主要是链接符号的匹配问题，例如中断向量表的名字。

以下是一个简单的示例。其实讲道理是所有他给出的中断函数都应该进行替换屏蔽，但是要修改自己的中断函数名没必要，只屏蔽必要的两个中断函数由其接管就好，其他函数也没什么很大的意义。

CodeBlock Loading...

注意修改其中的 SYSTEM_CLOCK、 SYSTICK_CYCLES 两个参数，与主频和期望的任务时间分辨力匹配。例如我这个文件中，主频是600M，tx_thread_sleep(1) 期望是 1ms。

GNU 部分

gcc 编译链与 AC 编译器的 MicroLib 不同，需要自己实现许多系统级接口。一个经典的 io 函数是 printf ，如果不实现接口，编译链是无法通过的。在项目中增加以下两个文件就好，当然我给出的源码并没有 printf 的接口支持。

printf 建议使用私有实现，比如以下的库。

CodeBlock Loading...

ThreadX 再介绍

一些此前的内容可见最全认证 RTOS——azure_threadX 移植教程 - 土星环的基地。

由于 threadX 捐赠给 eclipse 基金会，现在已经不叫 azure_threadX 改为 eclipse_threadX 。

前提条件

首先读者应该有基本的 CMAKE 认知以及简单的实践经验，移植前先构建一个能基础闪灯的工程并且烧录成功，保证闪灯的频率大致与预想相同。

对于 CMAKE 子目录和 project 的概念有基本的理解
完成过一个 CMAKE 项目的搭建和编译

没有这方面知识的可以先学习CMAKE 扫盲 - 土星环的基地。

大致思路

将代码库弄进工程

对于初学者或者不想要使用 git 管理代码的工程师，只要将这个代码库完全地下载和复制到项目中即可。

# threadx
set(THREADX_ARCH cortex_m7)
set(THREADX_TOOLCHAIN gnu)
add_subdirectory(${CMAKE_CURRENT_LIST_DIR}/6_Rtos/threadx-master)     # 添加子目录

CodeBlock Loading...

添加链接库

Note

再次提醒，读者必须完成过一个 CMAKE 项目的搭建和编译，否则以下的 CMAKE 基础脚本写法也不会懂的

由于我们在顶层 CMakeLists.txt 引入的子目录，所以需要在顶层项目中添加链接库。使用类似如下的语句

target_link_libraries( MY_CMAKE_PROJECT_NAME
    # 省略其他的链接库，例如 user_src，在最后添加
    azrtos::threadx
)

CodeBlock Loading...

set(TX_USER_FILE "${CMAKE_CURRENT_LIST_DIR}/6_Rtos/UserCfg/tx_user.h")
add_subdirectory(${CMAKE_CURRENT_LIST_DIR}/6_Rtos/threadx-master)     # 添加子目录

CodeBlock Loading...

一个相对完整的顶层 CMakeLists.txt 如下

# 指定CMake的最低版本要求为3.22
cmake_minimum_required(VERSION 3.22)

#
# 该文件是cmake调用的主构建文件
# 用户可以根据需要自由修改此文件。
#

# 设置编译器设置部分
set(CMAKE_C_STANDARD 11)            # 设置C标准为C11
set(CMAKE_C_STANDARD_REQUIRED ON)   # 要求使用指定的C标准
set(CMAKE_C_EXTENSIONS ON)          # 启用编译器扩展


# set(CMAKE_BUILD_TYPE "Release")
# 定义构建类型
if(NOT CMAKE_BUILD_TYPE)
    set(CMAKE_BUILD_TYPE "Debug")   # 如果未设置CMAKE_BUILD_TYPE，则默认设置为"Debug"。该参数可以在使用类似"cmake ../"生成原生构建系统时添加-DCMAKE_BUILD_TYPE=Release指定
endif()

# 包含工具链文件
include("${CMAKE_CURRENT_LIST_DIR}/8_WorkSpace/CMake/gcc-arm-none-eabi.cmake")

# 设置项目名称
# set(CMAKE_PROJECT_NAME H7_GCC_BASE)  # 设置项目名称
if(DEFINED ENV{PROGRAM_NAME})
    set(CMAKE_PROJECT_NAME $ENV{PROGRAM_NAME})
else()
    message(WARNING "PROGRAM_NAME environment variable is not set. Using default project name.")
    set(CMAKE_PROJECT_NAME "DefaultProjectName")
endif()


# 启用编译命令生成，以便于其他工具进行索引例如clangd
set(CMAKE_EXPORT_COMPILE_COMMANDS TRUE) # 生成compile_commands.json，以便IDE或工具使用

# 核心项目设置
project(${CMAKE_PROJECT_NAME})                  # 定义项目，使用之前设置的项目名称
message("Build type: " ${CMAKE_BUILD_TYPE})     # 消息输出构建类型

# 启用CMake对ASM和C语言的支持
enable_language(C ASM)              # 启用C和汇编（ASM）语言支持

# 创建两个可执行对象
# add_executable(${CMAKE_PROJECT_NAME})    # 不携带BL部分
add_executable(${CMAKE_PROJECT_NAME}_BL) # 携带BL部分

foreach(target IN ITEMS
# ${CMAKE_PROJECT_NAME}
${CMAKE_PROJECT_NAME}_BL)
    # 链接目录设置
    target_link_directories(${target} PRIVATE
        # 添加用户定义的库搜索路径
        # e.g., "/path/to/libs"
    )

    # 向可执行目标添加源文件
    target_sources(${target} PRIVATE
        # 添加额外的源文件
        # e.g., "src/main.c"
    )

    # 添加包含路径
    target_include_directories(${target} PRIVATE
        # 添加用户定义的包含路径
        # e.g., "include"
    )

    # 添加项目符号（宏）
    target_compile_definitions(${target} PRIVATE
        # 添加用户定义的符号
        # e.g., "MY_MACRO=1"
    )

    # 添加链接库
    target_link_libraries(${target}
        user_src # 链接user_src库 实际上也是以project()项目的形式存在
        Dataflow
        azrtos::threadx
        # modbusx
        # 添加用户定义的库
        # e.g., "mylib"
    )
endforeach()

# target_link_options(${CMAKE_PROJECT_NAME} PRIVATE
#     -T "${CMAKE_SOURCE_DIR}/5_PhysicalChip/CPU/GNU/GD32H7xx.ld"
# )
target_link_options(${CMAKE_PROJECT_NAME}_BL PRIVATE
    -T "${CMAKE_SOURCE_DIR}/5_PhysicalChip/CPU/GNU/GD32H7xx.ld"
)

# 添加子目录部分，这会自动处理子目录中的CMakeLists.txt文件
add_subdirectory(${CMAKE_CURRENT_LIST_DIR}/8_WorkSpace/CMake/toolCmake)     # 添加子目录
# Dataflow GNU
add_subdirectory(${CMAKE_CURRENT_LIST_DIR}/7_Exlib/Dataflow-main/common)     # 添加子目录
# threadx
set(THREADX_ARCH cortex_m7)
set(THREADX_TOOLCHAIN gnu)
set(TX_USER_FILE "${CMAKE_CURRENT_LIST_DIR}/6_Rtos/UserCfg/tx_user.h")
add_subdirectory(${CMAKE_CURRENT_LIST_DIR}/6_Rtos/threadx-master)     # 添加子目录
# modbusx GNU
# add_subdirectory(${CMAKE_CURRENT_LIST_DIR}/7_Exlib/modbusX/common)     # 添加子目录



# 为单独的文件添加编译标签
include("${CMAKE_CURRENT_LIST_DIR}/8_WorkSpace/CMake/toolCmake/extra-compile-flags.cmake")

# 运行一下构建后任务
include("${CMAKE_CURRENT_LIST_DIR}/8_WorkSpace/CMake/toolCmake/post-build-tasks.cmake")

CodeBlock Loading...

一些芯片级的支持

中断部分

首先 threadX 会接管 SysTick_Handler 和 PendSV_Handler 两个中断，所以需要将原工程中的这两个中断函数的定义给注释掉。

其次这些中断的实现，threadx 不会直接地在库中引入，而是需要自己实现。

然后依据编译报错修改自己的文件，主要是链接符号的匹配问题，例如中断向量表的名字。

/**************************************************************************/
/*                                                                        */
/*       Copyright (c) Microsoft Corporation. All rights reserved.        */
/*                                                                        */
/*       This software is licensed under the Microsoft Software License   */
/*       Terms for Microsoft Azure RTOS. Full text of the license can be  */
/*       found in the LICENSE file at https://aka.ms/AzureRTOS_EULA       */
/*       and in the root directory of this software.                      */
/*                                                                        */
/**************************************************************************/


/**************************************************************************/
/**************************************************************************/
/**                                                                       */
/** ThreadX Component                                                     */
/**                                                                       */
/**   Initialize                                                          */
/**                                                                       */
/**************************************************************************/
/**************************************************************************/


    .global     _tx_thread_system_stack_ptr
    .global     _tx_initialize_unused_memory
    .global     __RAM_segment_used_end__
    .global     _tx_timer_interrupt
    .global     __main
    .global     __gVectors
    .global     __tx_NMIHandler                     // NMI
    .global     __tx_BadHandler                     // HardFault
    .global     __tx_DBGHandler                     // Monitor
    .global     __tx_PendSVHandler                  // PendSV
    .global     __tx_SysTickHandler                 // SysTick
    .global     __tx_IntHandler                     // Int 0

SYSTEM_CLOCK      =   600000000
SYSTICK_CYCLES    =   ((SYSTEM_CLOCK / 1000) -1)

    .text 32
    .align 4
    .syntax unified
/**************************************************************************/
/*                                                                        */
/*  FUNCTION                                               RELEASE        */
/*                                                                        */
/*    _tx_initialize_low_level                          Cortex-M7/GNU     */
/*                                                           6.1.2        */
/*  AUTHOR                                                                */
/*                                                                        */
/*    William E. Lamie, Microsoft Corporation                             */
/*                                                                        */
/*  DESCRIPTION                                                           */
/*                                                                        */
/*    This function is responsible for any low-level processor            */
/*    initialization, including setting up interrupt vectors, setting     */
/*    up a periodic timer interrupt source, saving the system stack       */
/*    pointer for use in ISR processing later, and finding the first      */
/*    available RAM memory address for tx_application_define.             */
/*                                                                        */
/*  INPUT                                                                 */
/*                                                                        */
/*    None                                                                */
/*                                                                        */
/*  OUTPUT                                                                */
/*                                                                        */
/*    None                                                                */
/*                                                                        */
/*  CALLS                                                                 */
/*                                                                        */
/*    None                                                                */
/*                                                                        */
/*  CALLED BY                                                             */
/*                                                                        */
/*    _tx_initialize_kernel_enter           ThreadX entry function        */
/*                                                                        */
/*  RELEASE HISTORY                                                       */
/*                                                                        */
/*    DATE              NAME                      DESCRIPTION             */
/*                                                                        */
/*  09-30-2020     William E. Lamie         Initial Version 6.1           */
/*  11-09-2020     Scott Larson             Modified comment(s),          */
/*                                            resulting in version 6.1.2  */
/*                                                                        */
/**************************************************************************/
// VOID   _tx_initialize_low_level(VOID)
// {
    .global  _tx_initialize_low_level
    .thumb_func
_tx_initialize_low_level:

    /* Disable interrupts during ThreadX initialization.  */

    CPSID   i

    /* Set base of available memory to end of non-initialised RAM area.  */

    LDR     r0, =_tx_initialize_unused_memory       // Build address of unused memory pointer
    LDR     r1, =__RAM_segment_used_end__           // Build first free address
    ADD     r1, r1, #4                              //
    STR     r1, [r0]                                // Setup first unused memory pointer

    /* Setup Vector Table Offset Register.  */

    MOV     r0, #0xE000E000                         // Build address of NVIC registers
    LDR     r1, =__gVectors                           // Pickup address of vector table
    STR     r1, [r0, #0xD08]                        // Set vector table address

    /* Enable the cycle count register.  */

//    LDR     r0, =0xE0001000                         // Build address of DWT register
//    LDR     r1, [r0]                                // Pickup the current value
//    ORR     r1, r1, #1                              // Set the CYCCNTENA bit
//    STR     r1, [r0]                                // Enable the cycle count register

    /* Set system stack pointer from vector value.  */

    LDR     r0, =_tx_thread_system_stack_ptr        // Build address of system stack pointer
    LDR     r1, =__gVectors                           // Pickup address of vector table
    LDR     r1, [r1]                                // Pickup reset stack pointer
    STR     r1, [r0]                                // Save system stack pointer

    /* Configure SysTick.  */

    MOV     r0, #0xE000E000                         // Build address of NVIC registers
    LDR     r1, =SYSTICK_CYCLES
    STR     r1, [r0, #0x14]                         // Setup SysTick Reload Value
    MOV     r1, #0x7                                // Build SysTick Control Enable Value
    STR     r1, [r0, #0x10]                         // Setup SysTick Control

    /* Configure handler priorities.  */

    LDR     r1, =0x00000000                         // Rsrv, UsgF, BusF, MemM
    STR     r1, [r0, #0xD18]                        // Setup System Handlers 4-7 Priority Registers

    LDR     r1, =0xFF000000                         // SVCl, Rsrv, Rsrv, Rsrv
    STR     r1, [r0, #0xD1C]                        // Setup System Handlers 8-11 Priority Registers
                                                    // Note: SVC must be lowest priority, which is 0xFF

    LDR     r1, =0x40FF0000                         // SysT, PnSV, Rsrv, DbgM
    STR     r1, [r0, #0xD20]                        // Setup System Handlers 12-15 Priority Registers
                                                    // Note: PnSV must be lowest priority, which is 0xFF

    /* Return to caller.  */

    BX      lr
// }


/* Define shells for each of the unused vectors.  */

    .global  __tx_BadHandler
    .thumb_func
__tx_BadHandler:
    B       __tx_BadHandler

/* added to catch the hardfault */

    .global  __tx_HardfaultHandler
    .thumb_func
__tx_HardfaultHandler:
    B       __tx_HardfaultHandler

/* Generic interrupt handler template */
    .global  __tx_IntHandler
    .thumb_func
__tx_IntHandler:
// VOID InterruptHandler (VOID)
// {
    PUSH    {r0, lr}
#ifdef TX_ENABLE_EXECUTION_CHANGE_NOTIFY
    BL      _tx_execution_isr_enter             // Call the ISR enter function
#endif

    /* Do interrupt handler work here */
    /* BL <your C Function>.... */

#ifdef TX_ENABLE_EXECUTION_CHANGE_NOTIFY
    BL      _tx_execution_isr_exit              // Call the ISR exit function
#endif
    POP     {r0, lr}
    BX      LR
// }

/* System Tick timer interrupt handler */
    .global  __tx_SysTickHandler
    .global  SysTick_Handler
    .thumb_func
__tx_SysTickHandler:
    .thumb_func
SysTick_Handler:
// VOID TimerInterruptHandler (VOID)
// {

    PUSH    {r0, lr}
#ifdef TX_ENABLE_EXECUTION_CHANGE_NOTIFY
    BL      _tx_execution_isr_enter             // Call the ISR enter function
#endif
    BL      _tx_timer_interrupt
#ifdef TX_ENABLE_EXECUTION_CHANGE_NOTIFY
    BL      _tx_execution_isr_exit              // Call the ISR exit function
#endif
    POP     {r0, lr}
    BX      LR
// }


/* NMI, DBG handlers */
    .global  __tx_NMIHandler
    .thumb_func
__tx_NMIHandler:
    B       __tx_NMIHandler

    .global  __tx_DBGHandler
    .thumb_func
__tx_DBGHandler:
    B       __tx_DBGHandler

CodeBlock Loading...

GNU 部分

printf 建议使用私有实现，比如以下的库。

#include <sys/stat.h>
#include <stdlib.h>
#include <errno.h>
#include <stdio.h>
#include <signal.h>
#include <time.h>
#include <sys/time.h>
#include <sys/times.h>

/* Variables */
// #undef errno
extern int errno;
extern int __io_putchar(int ch) __attribute__((weak));
extern int __io_getchar(void) __attribute__((weak));

// register unsigned char *__stack_ptr (__ASM("sp"));

// register unsigned char *__stack_ptr asm("sp");

char  *__env[1] = {0};
char **environ  = __env;

/* Functions */
void initialise_monitor_handles( )
{
}

int _getpid(void)
{
    return 1;
}

int _kill(int pid, int sig)
{
    errno = EINVAL;
    return -1;
}

void _exit(int status)
{
    _kill(status, -1);
    while(1)
    {
    } /* Make sure we hang here */
}

__attribute__((weak)) int _read(int file, char *ptr, int len)
{
    int DataIdx;

    for(DataIdx = 0; DataIdx < len; DataIdx++)
    {
        *ptr++ = __io_getchar( );
    }

    return len;
}

__attribute__((weak)) int _write(int file, char *ptr, int len)
{
    int DataIdx;

    for(DataIdx = 0; DataIdx < len; DataIdx++)
    {
        __io_putchar(*ptr++);
    }
    return len;
}

int _close(int file)
{
    return -1;
}

int _fstat(int file, struct stat *st)
{
    st->st_mode = S_IFCHR;
    return 0;
}

int _isatty(int file)
{
    return 1;
}

int _lseek(int file, int ptr, int dir)
{
    return 0;
}

int _open(char *path, int flags, ...)
{
    /* Pretend like we always fail */
    return -1;
}

int _wait(int *status)
{
    errno = ECHILD;
    return -1;
}

int _unlink(char *name)
{
    errno = ENOENT;
    return -1;
}

int _times(struct tms *buf)
{
    return -1;
}

int _stat(char *file, struct stat *st)
{
    st->st_mode = S_IFCHR;
    return 0;
}

int _link(char *old, char *new)
{
    errno = EMLINK;
    return -1;
}

int _fork(void)
{
    errno = EAGAIN;
    return -1;
}

int _execve(char *name, char **argv, char **env)
{
    errno = ENOMEM;
    return -1;
}

CodeBlock Loading...
